Gebrauchte CNC-Portalfräsmaschine F. Zimmermann FZ 33c - 5A Bj. 2014

Spindeldefekt = Maschinenstillstand = Produktionsausfall = Umsatzverlust = Kundenverlust

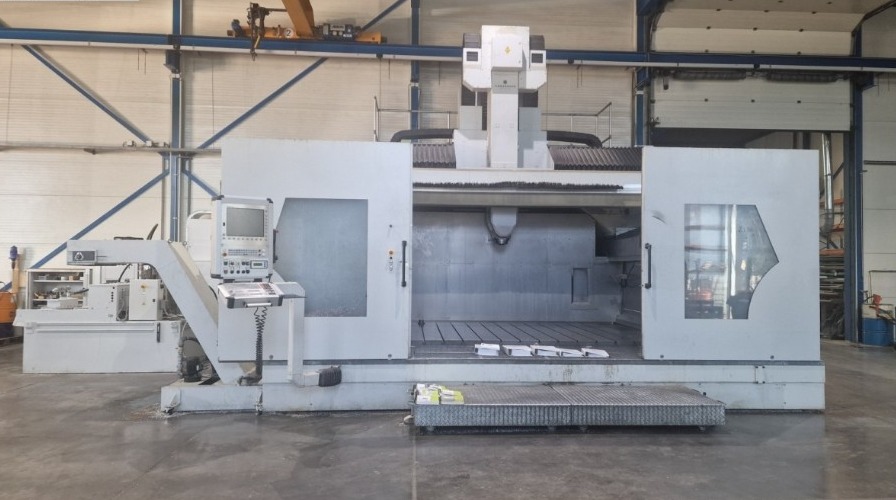

Diese gebrauchte CNC-Portalfräsmaschine F. Zimmermann FZ 33c mit 5-Achsen simultan, Heidenhain iTNC 530 Bj. 2014 ist in einem guten Zustand und sofort verfügbar.

Neue Spindel vor 6 Monaten erhalten.

Arbeitsbereiche und Achsen

• X-Achse = 2.500 mm
• Y-Achse = 3.000 mm
• Z-Achse = 1.250 mm
• A-Achse +/- 110°
• C-Achse +/- 300°
• Antriebe Linearachsen X, Y, Z: Vorschubgeschwindigkeit 60 m/min
• Antriebe Rundachsen VH30: Vorschubgeschwindigkeit A-, C-Achse 360°/s
• Achsbeschleunigung A-, C-Achse 700°/s²
• Auflösung A-, C-Achse 0,0001

Steuerung und Ausstattung

• 5-Achsen Bahnsteuerung Heidenhain iTNC 530 mit Handrad
• 15" TFT Farbdisplay
• Werkzeugwechsler 50-fach, Kettenmagazin hinter der Maschine
• Absauganlage LTA Industrial Air Cleaning
• Maschinenraumüberwachung
• Späneförderer, Auswurf 60° links, stirnseitig
• Blum Laser WZ-Vermessung / Control NT-Micro
• Kein Messtaster vorhanden
• Inkl. Vibrationssensor
• Inkl. Lagertemperatursensor
• Inkl. Drehdurchführung für innere KM-Zufuhr IKZ

Aufspanntisch

• L x B x H = 2.500 x 3.250 x 400 mm
• Tischbelastung = 8.000 kg/m² (max. 16.000 kg)
• T-Nuten, längs angeordnet 18 H12
• Abstand T-Nuten 250 mm

Maße, Gewicht und Anschlusswerte

• Platzbedarf ohne Peripheriegeräte ca. 7.600 x 7.300 x 5.650 mm
• Maschinengewicht ca. 53,5 t
• Gesamtleistungsbedarf 130 kW
• Spannung (Drehstrom) 400 V
• Frequenz 50 Hz

Druckluftanschluss bauseits

• Erforderlicher Luftdruck 6 bar
• Durchschnittlicher Luftverbrauch ca. 15 m³/h

Genauigkeiten Linearachsen gemäß VDI / DGQ 3441

• Positionsgenauigkeit X-Achse P = 0,026 mm
• Positionsgenauigkeit Y-Achse P = 0,028 mm
• Positionsgenauigkeit Z-Achse P = 0,020 mm
• Wiederholgenauigkeit X-Achse Ps = 0,015 mm
• Wiederholgenauigkeit Y-Achse Ps = 0,016 mm
• Wiederholgenauigkeit Z-Achse Ps = 0,010 mm

Genauigkeit Rundachsen VH30

• Auflösung der Messsysteme (interpol) A-, C-Achse 0,0001
• Positionsgenauigkeit A-, C-Achse P = 12" = 0,0033°
• Wiederholgenauigkeit A-, C-Achse Ps = 8" = 0,0022°

Fräskopf VH30 / Spindel

• 2-Achsen Fräskopf VH30
• Frässpindel Siemens Weiss
• Spindelleistung S1 (100% ED) 60 kW
• Spindeldrehzahl 22.000 min-1
• Drehmoment 95 Nm
• Werkzeugaufnahme HSK-A63
• Außenmaße Gabelkopf L x B ca. 500 x 600 mm
• Nennmoment Rundachsen Regelkreis A: min. 1.200 Nm, C: min. 1.047 Nm
• Geklemmt A- und C-Achse: 3.000 Nm
• Fettdauerschmierung mit automatischem Nachschmiersystem
• Schwenkachse - Spindelnase 326 mm
• Werkzeugspannung Federspanner, Werkzeugabspannung hydraulisch
• Zulässiges Werkzeuggewicht 4,5 kg (Herstellervorgabe)

Kühlmittel / IKZ

• Zuführung Kühlmittel außen und innen
• Kühl-Schmiermittelzuführung (Emulsion) an der Stirnseite der Frässpindel
• Bandfilteranlage Volumen 1.500 l
• Pumpe 1 = 40 l/min bei 20 bar
• Pumpe 2 = 20 l/min bei 40 bar
• Blasluft an der Stirnseite der Frässpindel

Verkaufspreis: VHB 498.000,-- EUR + USt. frei verladen.

Änderungen und Irrtum in den technischen Daten und Anlagen vorbehalten.
