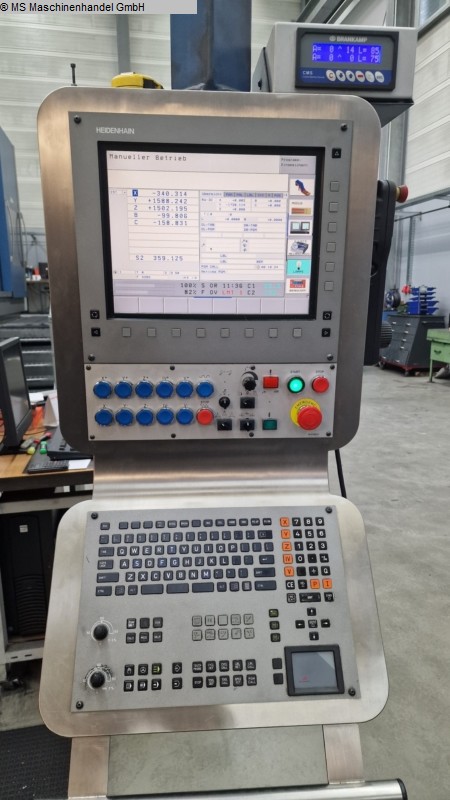

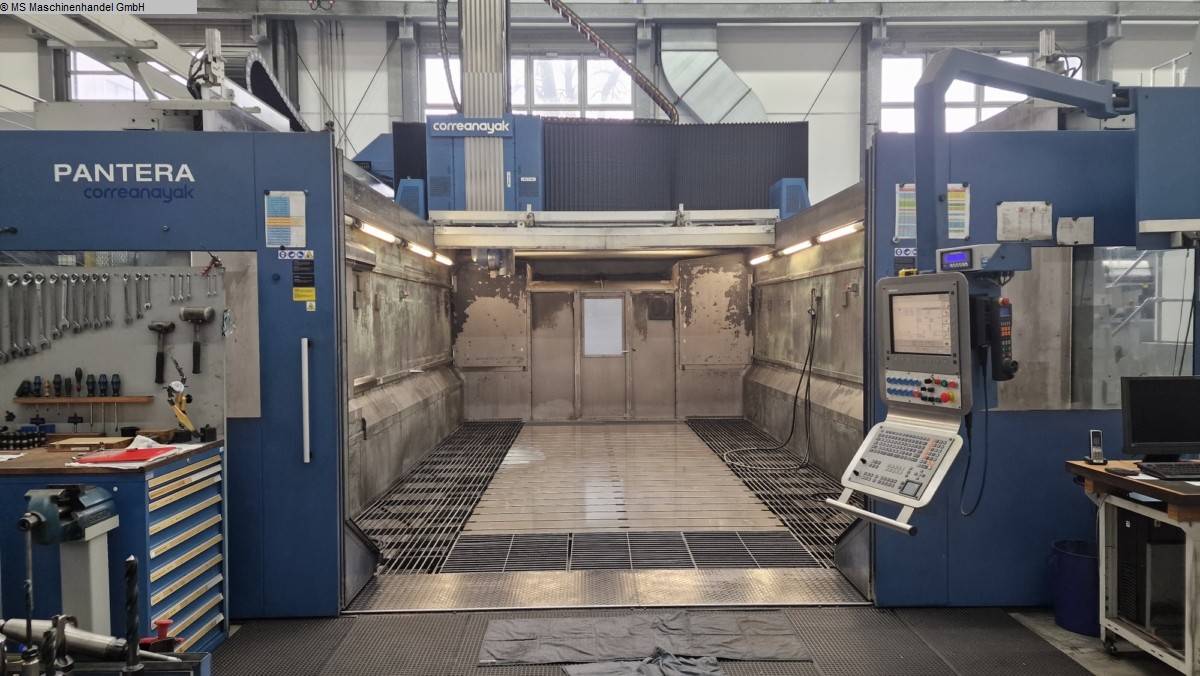

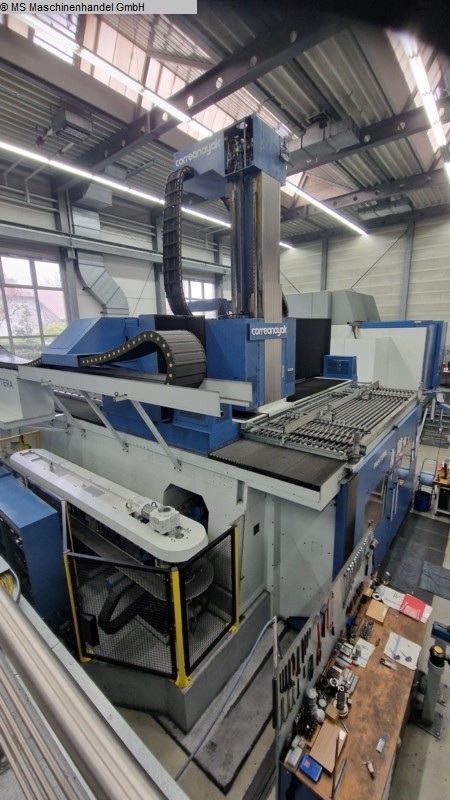

CORREA PANTERA 6500 Portalfräsmaschine 5-Achsen Heidenhain i TNC 530 B j. 2012

Diese Portalfräsmaschine ist in einem guten Zustand und kann nach Absprache
bei unserem Kunden unter Strom besichtigt werden.

Achtung! Gebrauchtmaschine für die Zerspanung, Bearbeitung für den Werkzeug- und Formenbau,
Luftfahrt- und Automobilindustrie, Schiffsbau und die gesamte Bandbreite der schweren
Bauteilbearbeitung. Materialien z.B. Titan, Werkzeugstahl, u. a.

• X- Weg = 6800 mm,
• Y- Weg = 3400 mm,
• Z- Weg = 2000 mm,
• Tischbelastung 10 t,
• Durchgang zu den Ständern seitlich 4700 mm,
• Maschinengewicht = ca. 80 t
• Raumbedarf = 12 Meter x 11 Meter x 7 Meter

• WZW 80 Fach mit 40 Pos. ISO-SK 50 / 40 Pos. HSK-63A,

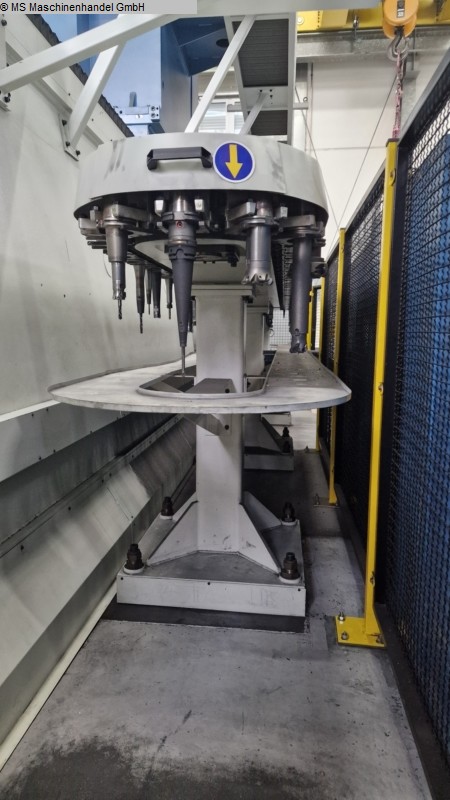

• 4-fach Kopfwechsler automatisch:

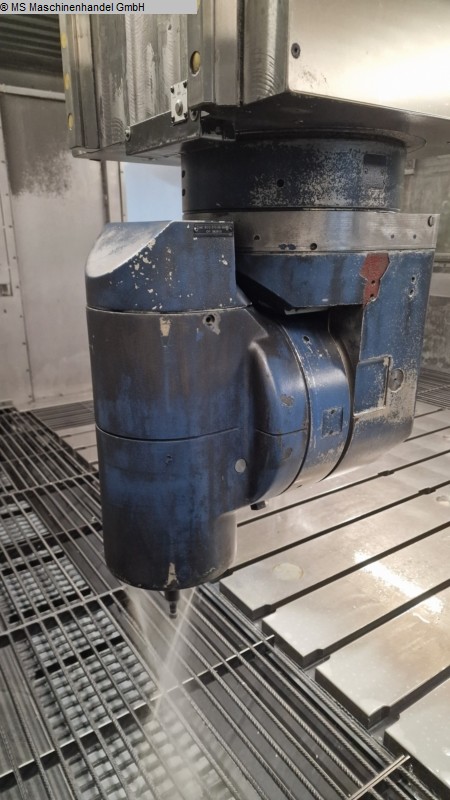

• 2 Stück Orthogonal Fräskopf OAD mit ISO SK-50 Spindeldrehzahl 20-6000 U/min,
  Antriebsleistung 46 kW (100%EDS1)

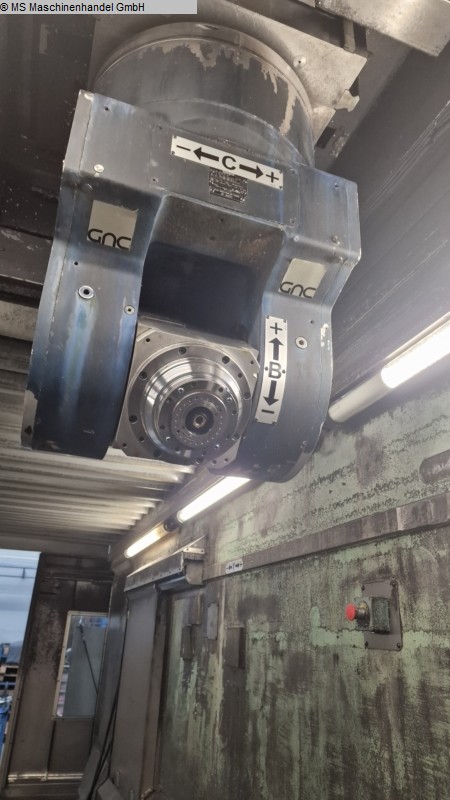

• 1 Stück 2-Achsen Gabelfräskopf E5E (CAC II) Werkzeugaufnahme HSK 63A,
• Schwenkbereich C-Achse +- 200 °, Schwenkbereich B-Achse +- 100°, Antriebsleistung 37 kW,
• Spindeldrehzahl max. 24.000 U/min. (Spindel defekt)
• 1 Stück Senkrechtspindel F-400 Drehzahl 4.000 U/min, Antriebsleistung 25 kW
• IKZ 38 bar mit Papierbandfilter, 2 Späneförderer längs, 1 Späneförderer quer,
• Heidenhain Längsmessstäbe in allen drei Achsen, Z-Achse mit 4 Fach Linear Führung,
• Funkmesstaster M&H 20.41 Multi, BRANKAM Maschinenschutzsystem CMS-100 (Kollision)
• Arbeitsraumabdeckung Dach hinten und vorne zum Öffnen. Blum Werkzeugvermessung,

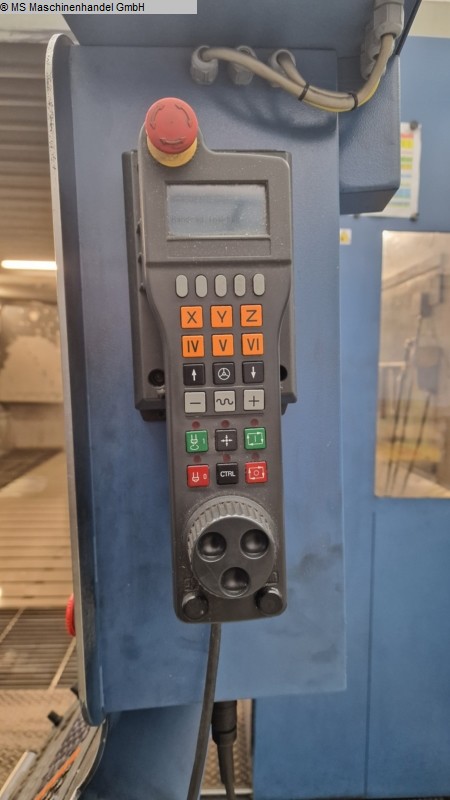

• Funkhandrad Heidenhain HR 550 FS, X und Y-Achse Antrieb über Zahnstange mit 2 Ritzel,
• Z-Achse-Antrieb über Kugelumlaufspindel

SONDERPREIS ab Standort!
Wir freuen uns auf Ihre Anfrage.
Weitere technische Informationen erhalten Sie mit unserem Angebot.

Änderungen und Irrtum in den technischen Daten und Anlagen vorbehalten.
